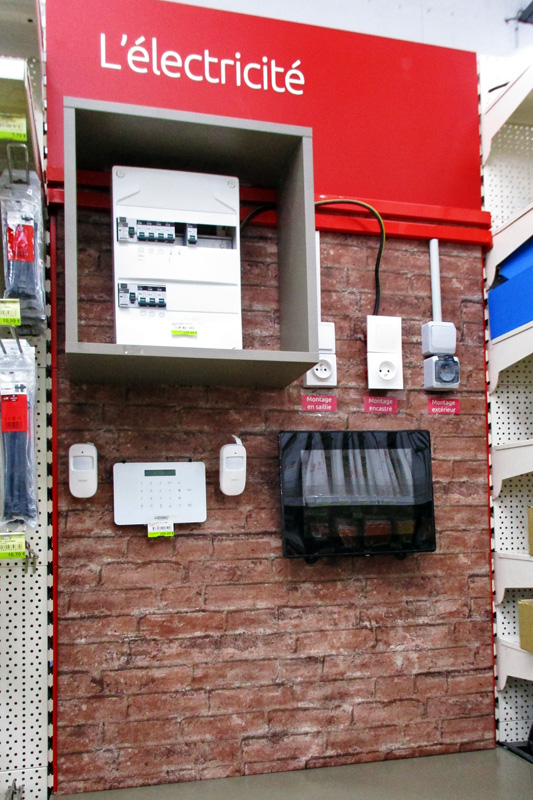

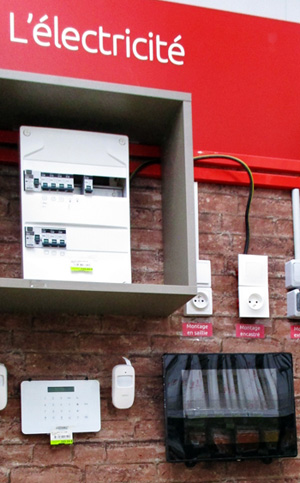

Protection des circuits
Circuit Section minimale des
conducteurs (cuivre)
Disjoncteur
Eclairage / Volet roulant1,5 mm²10 A
V.M.C.1,5 mm²2 A

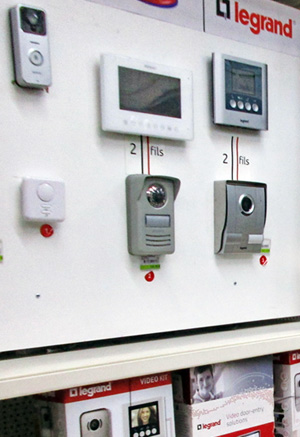

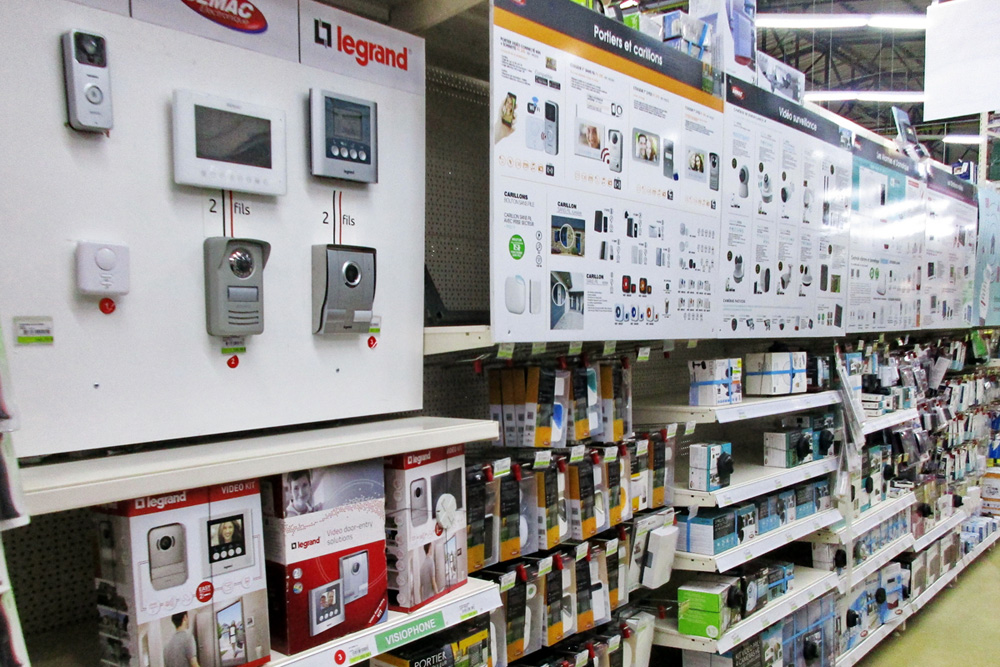

Portier de villa / Automatisme portail1,5 mm²2 ou 6 A
Prise de courant 16 A (8 prises maximum)2,5 mm²20 A
Circuits spécialisés (1 ligne direct). Lave linge / Lave vaisselle / Sèche linge / Four (seul)2,5 mm²20 A
Chauffe-eau électrique (non instantané)2,5 mm²20 A
Cuisinière, plaque de cuisson électrique monophasée6 mm²32 A
Chauffe-eau électrique
- Maxi 2250 W
- Maxi 4500 W

1,5 mm²
2,5 mm²

10 A
20A

Appellation technique des câbles

  • H : Harmonisation européenne
  • 05 : Résistance à une tension de 500 volts maxi
  • VV : Type d'isolant (N : néoprène, R : caoutchouc, V : polychlorure de vinyle)
  • F : Rigidité (F : souple, U : rigide, plus proche de Z, plus de rigidité)
  • 3G : 3 fils dont un pour la terre représenté par la lettre ''G''. Dans un câble sans fil de terre la lettre ''G'' est remplacée par la lettre ''X''
  • 2,5 : Section des fils en mm². Dans l'exemple 2,5 mm²

Les couleurs :
Noir ou marron : phase
Bleu : Neutre
Vert/Jaune : Terre

Legrand  Optex


Les sigles électrique.
Ce marquage est sous la seule responsabilité du fabricant. Marquage réservé au produit électrique qui répond à la norme NF.
Appareil à double isolation électrique. Produit qui respecte les critères pour une installation électrique neuve ou soumise au permis de construire.
Appareil autorisé dans des pièces humides. Appareil répondant au label de qualité PROMOTELEC.
Indice de protection des corps solides et la pénétration d'eau. Appareil répondant aux spécifications EDF ''Vivrelec''.
Indice de protection aux chocs. Identification d'un inter différentiel type AC.
Produit contrôlé par un laboratoire et qui doit répondre à un niveau de qualité de performance et de sécurité. Identification d'un inter différentiel type A.

Schémas électriques simples

INTER

Explication :

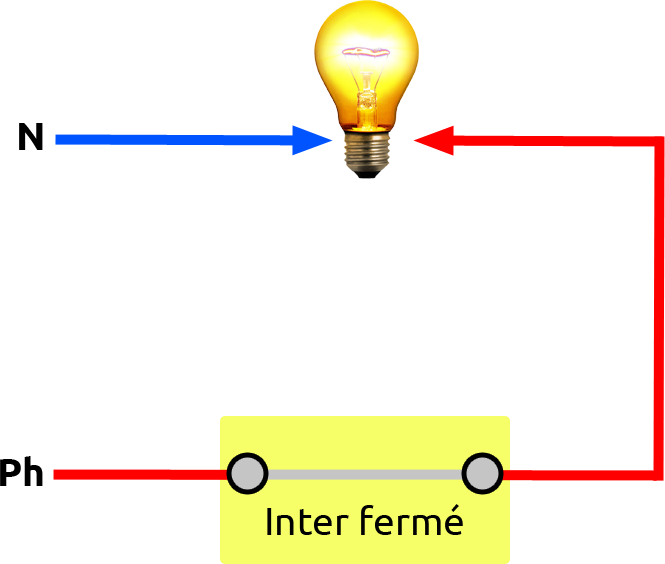

L'interrupteur est en position ''fermé''.
Le courant circule et allume l'ampoule.

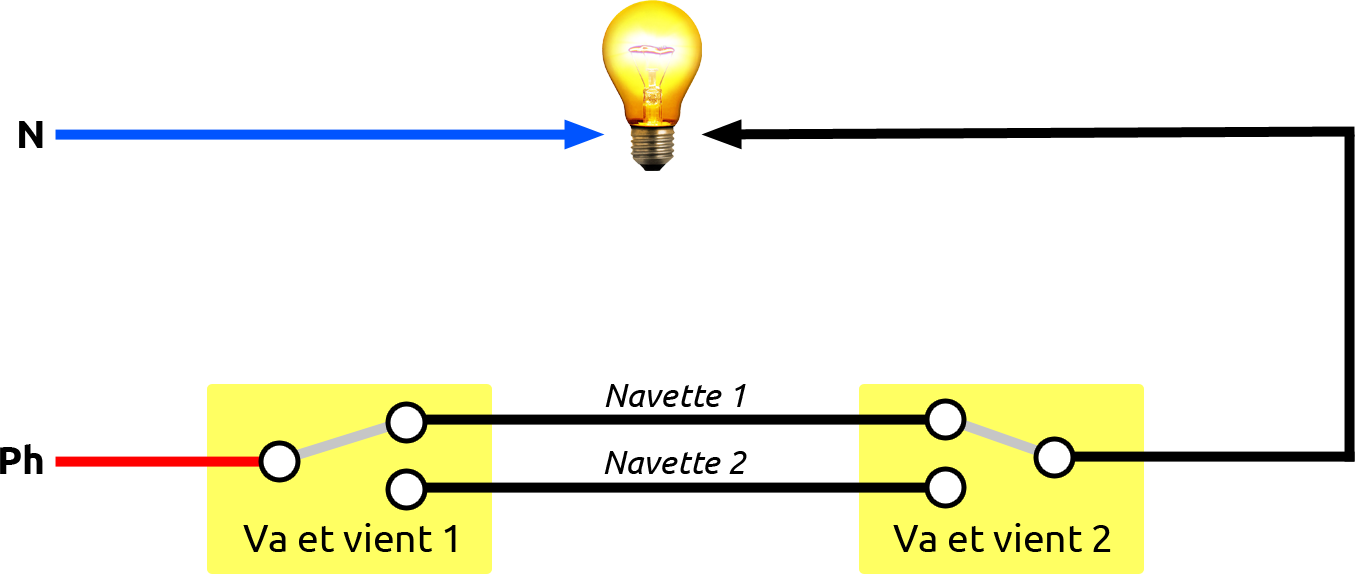

VA ET VIENT

Explication :
Le va et vient 1 alimente la navette 1 et le courant passe dans le va et vient 2 pour alimenter l'ampoule.
La même chose se produirait si les 2 va et vient étaient sur la navette 2.
